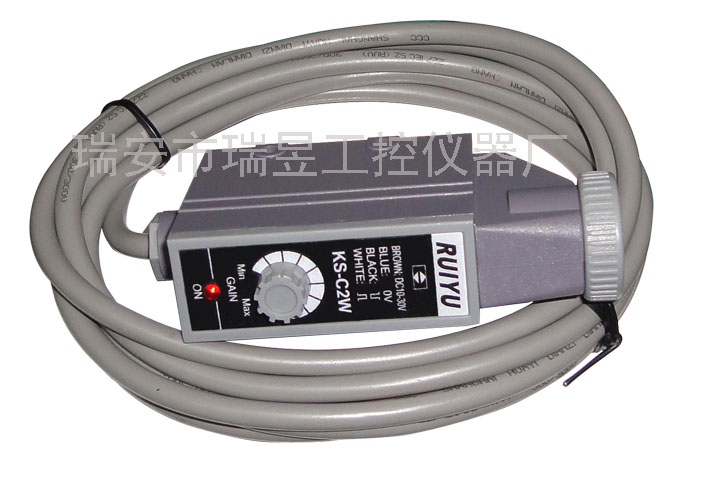

 产品名称:RUIYU KS-C2系列 色标光电开关
 详细说明:

产品编号:RY13-04

KS-系列 标志检测型光电开关



引进德国技术设计

蓝光源国内首创

输出全保护

多种光源可选



主要特点:

     KS系列标志检测光电开关是在原Z3N系列的基础上经重新设计的新产品,内部线路及光学结构更合理,产品性能更加稳定。

     KS系列标志检测光电开关是通过其本身发出之光源扫描在被检物表面上。因表面颜色的不同而使反射回的光量不同,从而达到对颜色标记的识别。

    同轴光路设计,对高反射系数纸面(如铝箔等)适应性更强。
    具有蓝、绿、红等多种光源可选,对分辨各种颜色带来方便。
    光点细小、分辨率极高
    0.1-1ms的高响应速度。能适应各种包装机、制袋机和印刷机械之控制需要。
    优异的内电路设计、抗各种电磁、杂光干扰,性能优良、操作稳定、无误动作。

    具备灵敏调节旋扭、不须使用工具即可调节。

技术参数
检测方式 同轴反射式 检测距离 12mm±2mm
供电电压 DC10-30V±10%     波纹≤10% 消耗电流 45mA以下
光源色谱 红、绿、蓝、白可选 光    点 圆形、长条形可选
检测角度 光线与被测物表面直 允许偏差±+-15° 响应时间 0.1-1ms
输出方式 亮动、暗动均有 输出指示 红色LED
输出电压 高电平Vs-(≤1.5)低电平≤1.2V 带载电流 200mA
模拟输出 0-10mA 电路保护装置 Vs电压有反极性保护,输出有短路保护。同时具有任意接错线保护。
灵敏度 单圈可调 抗环境光 白炽灯3000Lx  太阳光10000Lx
防护等级 IP67(防潮防尘) 环境温度 操作-15℃-65℃   保存-25℃-80℃
外壳材料 工程塑料 引出线 直径5.4mm四芯护套屏蔽电缆  标准长2M
型号表

型号

光源

引出线

C2W

四蕊

C2G

绿色

四蕊

C2RG

红绿

四蕊

C2RW

红白

四蕊

C2WG

绿白

四蕊

操作步骤:

因定好光电开关,使检测距符合要求。根据你所用包装纸,参照下面的光源选择指南表,确定开关光源(以绿色为例)再根据您机械的需要决定输出方式的亮动或暗动。最后按以下三步调节灵敏度(以下按输出亮动方式,包装约标志为浅色、背影为深色为例)。

    (1)移动包装纸,使投光点落在标记之后的背影区,将灵敏度反向旋到底,然后顺时针慢慢旋转至指示灯恰好亮。记住此时电位器位置(A点)。

    (2)再移动包装纸,使投光点落在标记中央,此时指示灯亮,然后逆时针方向缓缓旋动调节扭,直至指示灯恰好熄灭,记住此时的旋扭位置(B点)。

    (3)正确完成以上二步操作后,再将电位器扭旋定在A、B两点的中间C位置即可,调节完毕。A、B两点距离越大,说明色差比较大,检测越稳定。但A、B两点至少应有一格距离,否则检测将不稳定。

注意事项:

1、通电前务必检查所用电源是否符合DC10-30V±10%,最高不超过40V,否则有可能损坏光电开关。

   2、为保证高稳定性检测,要保证做到两点:一是检测距离符合规定的额定检距,如检距为12±2mm的,在安装时就必须使检距为12mm,这样就使开关能有上下4mm的防振动稳定区,而在检距为10mm时,其上下防振动区就大大缩小。;二是严格按操作步骤调节灵敏度。且每换不再包装材料就应重新调节。

   3、安装时应防止强光直射进光学镜头或采取适当的遮光措施。

   4、工作环境的温度、湿度、振动、冲击及其他有腐蚀性气体,均可能影响光电开关的工作,请您注意尽量排除这些影响。

   5、平时注意保护光学镜头的清洁,安装时尽量避免镜头竖立朝上,以减小灰尘。

光电开关光源选择指南表请下载详细说明书
